Полученная тем или иным способом заготовка проходит механическую обработку до номинальных размеров, после чего подвергается дополнительному упрочнению. Оба вкладыша 4 нижней головки шатуна взаимозаменяемы. Хотя, с другой стороны, таких цен на ремонт, как в начале х, сейчас нет — они упали ориентировочно процентов на Два отверстия во фланце с резьбой служат для рассоединения коленчатого вала и якоря генератора отжимными болтами. Разрушение вала происходит от усталостных трещин [4] , возникающих иногда из-за прижога галтелей при шлифовке. Учитывая сложность изготовления большую трудоемкость при замене коленчатых валов, к материалу и качеству их изготовления предъявляют высокие требования.

Крепление крышек осуществляется с помощью вертикальных и горизонтальных стяжных болтов 3, 4, 5, которые затягиваются по определенной схеме регламентированным моментом.

Назначение детали. Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия. Основными базами коленчатого вала являются опорные поверхности коренных шеек. Методы и технология ремонта коленчатых валов и их подшипников дизеля Д………………………………………………………………… Методы и технология ремонта коленчатых валов и их подшипников дизеля Д

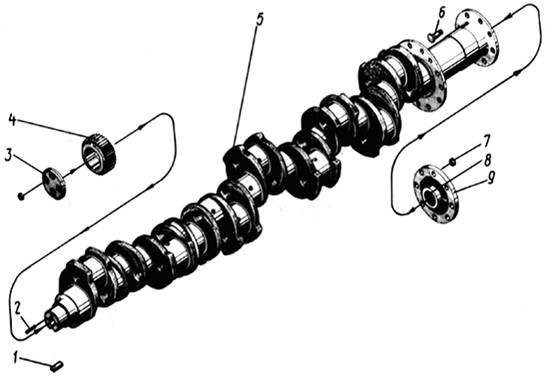

Коленчатый вал рис. К каждой шатунной шейке присоединяются два шатуна: один для правого и один для левого рядов цилиндров рис. Подвод масла к шатунным шейкам производится от отверстий в коренных шейках 10 прямыми отверстиями 11 [3.

Реферат: Коленчатый вал

Для уравновешивания сил инерции и уменьшения вибраций коленчатый вал имеет шесть противовесов, отштампованных заодно со щеками коленчатого вала. Кроме основных противовесов, имеются два дополнительных съемных противовеса 1 и 2. Для снятия штамповочных заглушек применяют приспособление для разборки коленчатого вала для снятия штамповочных заглушек. Сначала оправкой 3, сдвигают заглушку внутрь канала, после чего противоположной стороны устанавливают оправку, с помощью которой выталкивают заглушку из канала.

Работать разрешается только на технически исправных станках с соответствующими приспособлениями и оградительными устройствами. Станки должны приводиться в действие и обслуживаться только теми лицами, за которыми они закреплены.

Помещение и рабочие места станочников должны содержаться в чистоте, хорошо освещаться и не изделиями и материалами. Удаление стружки со станка должно производиться соответствующими приспособлениями крючками, щетками.

Во время работы станка запрещается снимать, ставить и открывать ограждения, сидеть на станках, облокачиваться, передавать через них изделия, а также класть на них инструменты и изделия. Расчет параметров рабочего процесса и выбор элементтов конструкции тепловозного двигателя. Вал изготавливается из стали с помощью ковки или чугуна путем литья.

Глава 1. Назначение детали. Назначение коленчатого вала заключается в восприятии усилия усилия от поршней через шатуны и преобразует их вкрутящий момент, реферат на тему коленчатый вал затем передается реферат на тему коленчатый вал маховик на трансмиссию.

Его изготовляют из высокопрочной стали или чугуна. Он имеет коренные и шатунные шейки, щеки и противовесы и фланец для крепления маховика.

Служебное назначение и требование к точности коленчатых валов. Крепление крышек осуществляется с помощью вертикальных и горизонтальных стяжных болтов 3, 4, 5, которые затягиваются по определенной схеме регламентированным моментом. Назначение, конструкция и техническая характеристика коленчатых валов и их подшипников дизеля Д………….. Кроме того, плотность посадки контролируют путем обстукивания боковых поверхностей вкладышей медным молотком, прикладывая при этом пальцы руки к вкладышу и корпусу подшипника.

В передней части вала расположены: шестерня привода распределительного вала, шкив для привода генератора и вентилятора и храповик для пуска двигателя пусковой рукояткой. Коренные шейки коленчатого валаявляются опорными.
